Baugruppen des SCA1000A/2

Bitte logge dich ein, um Preise zu sehen und Ersatzteile zu bestellen.
HINWEIS: Es kann vorkommen, dass du in der Stückliste nicht alle Positionen aus der Explosionszeichnung findest. In diesem Fall wende dich bitte an unser Ersatzteil-Team. Deinen Ansprechpartner findest du im Kundenkonto unter “Mein Konto”.

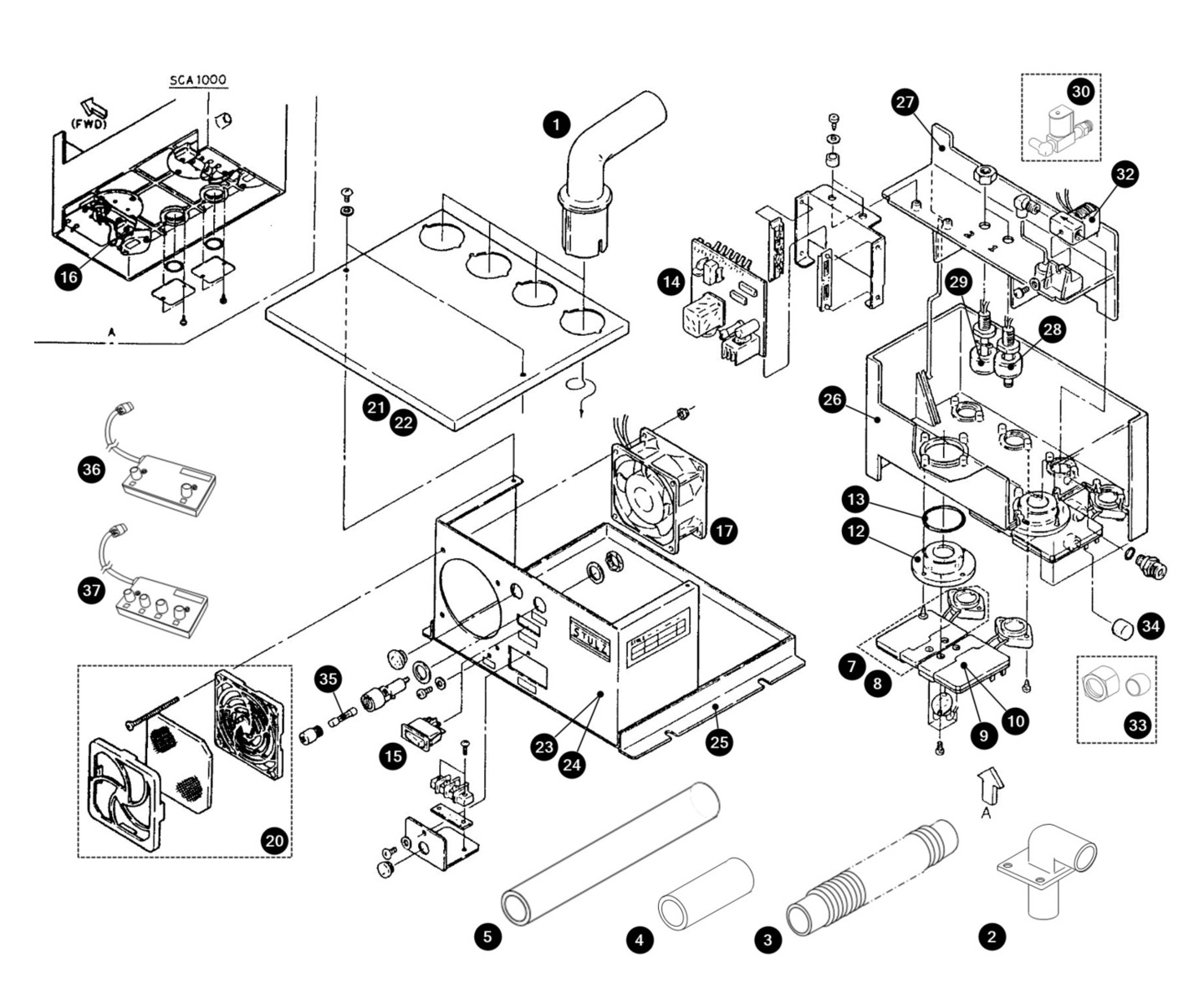

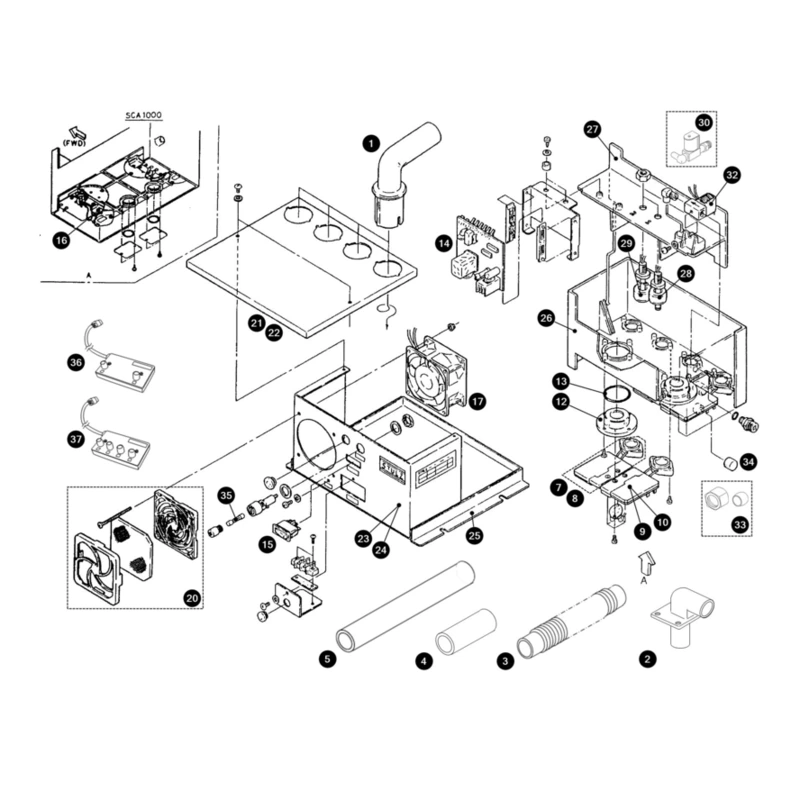

A: Gesamtstückliste

Ersatzteile der Baugruppe A: Gesamtstückliste

1
Nebelbogen STS001
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
2
Nebelauslassbogen STS002
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
3
Nebelschlauch STS003
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
4
Nebenführungsrohr STS031
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
6
Nebelerzeugereinheit STE007
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
8
Nebelerzeugerplatine STE009
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
10
Schwingelement TU-20A STE008
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
11
Silikonunterlage STEL019
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
12
Kühlkörper STE005
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
13
O-Ring Kühlkörper STE006
Ersatzteil mehrfach verbaut. Gesamtmenge 2 Stk.
14
Hauptplatine STS014
15
Hauptschalter STS013
16
Temperaturwächter STS028
17
Ventilator STS022
20
Luftfilter STS018
21
Schaltkastendeckel STS034
23
Gehäuse STS035
25
Montagefüße STS037
26
Wassertank STS025
27
Halterung Schwimmerschalter STS024
28
Schwimmerschalter STS009
29
Schwimmerschalter STS008
30
Magnetfüllventil STS007
31
Magnetfüllventil STS039
32
Magnetfüllventilspule STE039
33
Doppelkegelring u. Mutter STE016
34
Verschlusskappe STE018
Alle Ersatzteile anzeigen
Liste als Excel-Datei
Liste drucken
